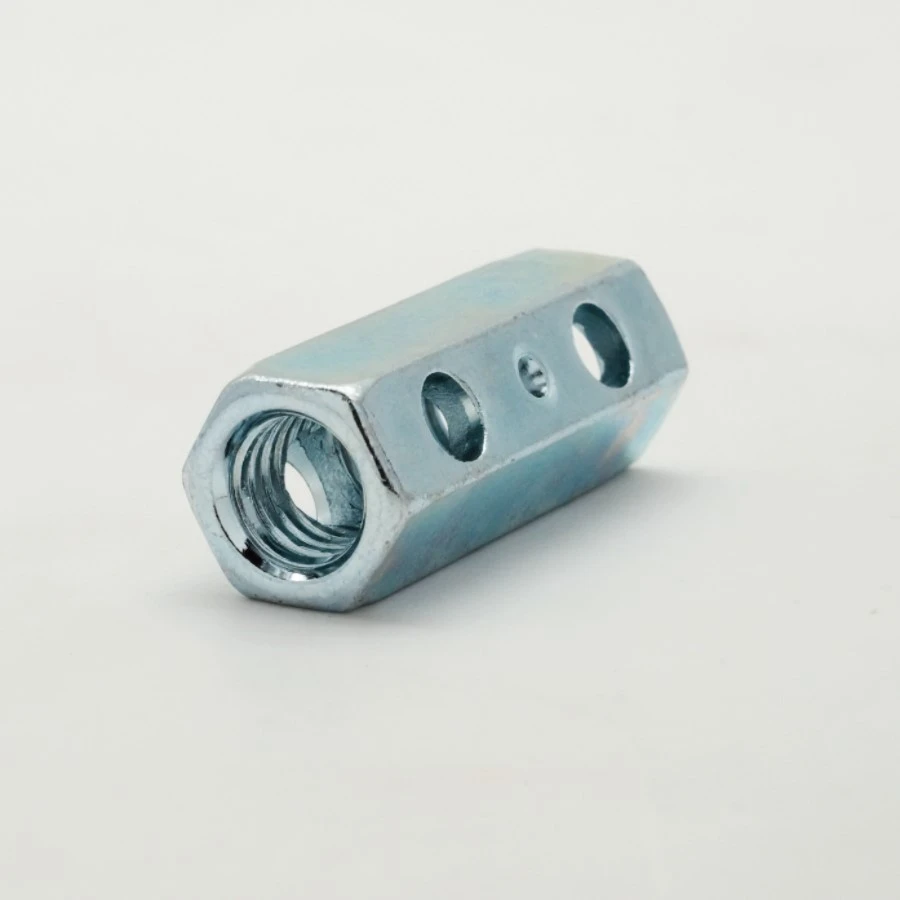

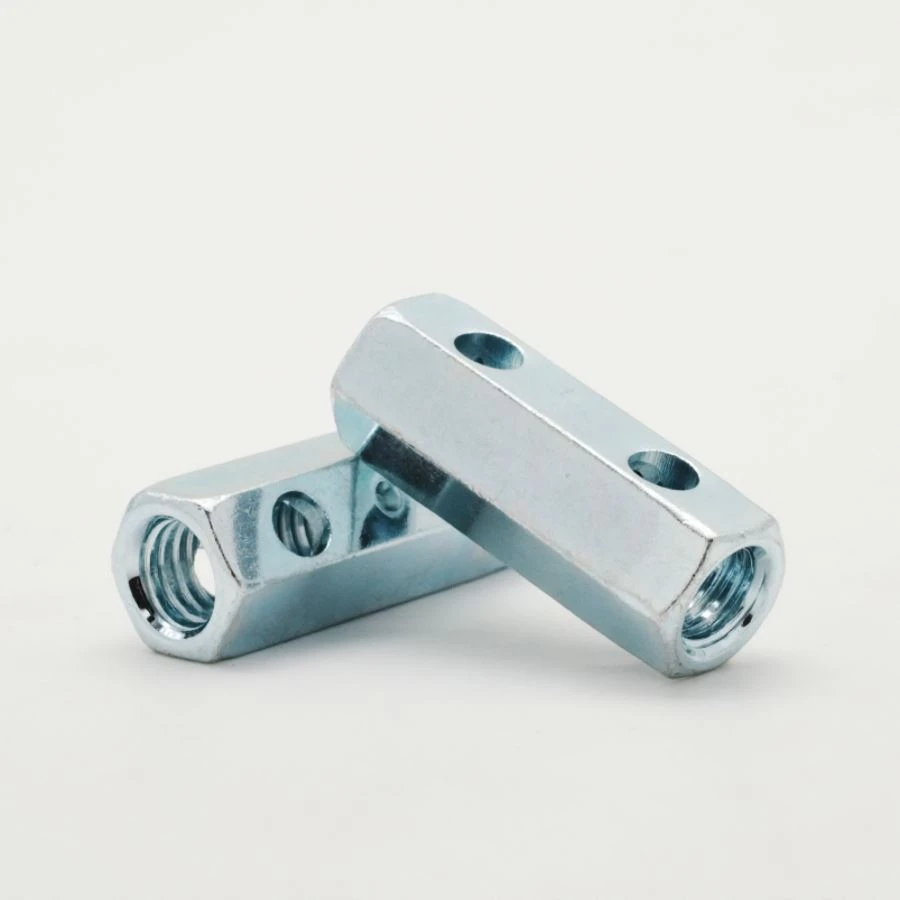

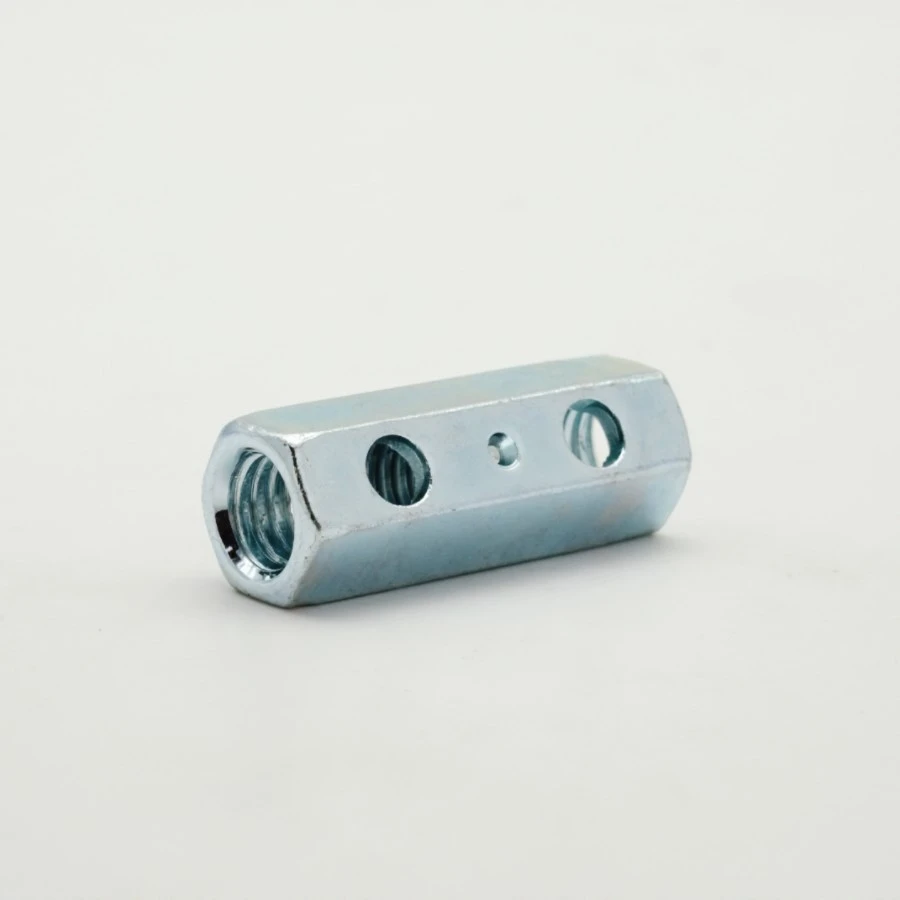

ДИН 1479 Матице спојнице са рупом за преглед

ДИН 1479 одређује шестоугаоне спојне навртке са две рупе, дизајниране за проширење навојних спојева у различитим индустријским применама. Ове навртке имају десни-навој на једном крају и леви-навој на другом, што омогућава безбедно спајање навојних шипки. Две рупе на бочним странама су дизајниране за употребу са кукастим кључевима или специјалним алатима за затезање и отпуштање.

Pošalji upit

Увођење производа

Заједничке спецификације

Материјали	Угљенични челик
Класа	5, 6, 8, 10, 12
Домет	M6 - M36
Тхреад	Грубо , Фино, Екстра фино, Посебно{0}}Фино
Површина	Обични, поцинковани, топло{0}}поцинковани, ГЕОМЕТ, ЦИНК-НИКЛ, ДАКРОМАТ итд.

Кључне карактеристике

Две бочне рупе за затезање кључем
Комбинација десно-леве и{1}}конице
Пун унутрашњи навој по целој дужини
Дизајниран за апликације проширења шипке са навојем
У складу са ДИН 1479 спецификацијама

Индустрија апликација

Уградња вентилационог система
Монтажа опреме за вешање
Машинство и алатне машине
Бродоградња и индустријска опрема
Опште индустријско причвршћивање

табела података

Величина	M6	M8	M10	M12	M16	M20	M24	M30
Цоасе	1	1.25	1.5	1.75	2	2.5	3	3.5
У реду	0.75	1	1.25	1.5	1.5	2	2	3
Ектра Фине	-	0.75	1	1.25	1	1.5	1.5	2
с Мин (мм)	9.78	12.73	15.73	17.73	23.67	29.16	35.00	45.00
с Макс (мм)	10.00	13.00	17.00	19.00	24.00	30.00	36.00	46.00
е Мин (мм)	11.05	14.38	18.90	21.10	26.75	33.53	39.98	51.28
м Мин (мм)	29.50	34.20	44.20	54.20	74.20	94.20	114.20	123.80
м Мак (мм)	30.50	35.50	45.80	55.80	75.80	95.80	115.80	126.20
